Mapové podklady pro Garmin Edge na MTB cyklistiku

Vytvořil jsem vlastní mapový podklad pro Garmin založený na Open Street Mapách. Zeptal jsem se sám sebe, co od takového mapového podkladu na kolo očekávám. Opravdu tam chci mít každou drobnost, každé křoví, potřebuju tam mít adresář adres? Do mapového podkladu jsem se snažil dostat pouze to, co tam patří, a co reálně využiju.

Mapy jsou primárně určené na bikepacking, ale i ultra závody v terénu, kde máte jasně vymezenou trasu, kterou musíte projet. Žádné plánování trasy přímo v navigaci, žádnou rerouting. Chystám se podklad používat i na běžné výjezdy, kdy si plánuji trasu v mapy.com a té se chystám držet.

📍 Co mapa obsahuje

Zamýšlel jsem se, co vlastně od mapového podkladu očekávám a jak s mapou pracuji. Garmin nepoužívám na brouzdání, hledání bodů zájmu nebo plánování oklik - na něco takového vytáhnu telefon a udělám to v něm. Mapu používám čistě na určování cesty, kam mám odbočit nebo jestli jedu správně.

Odbočky obvykle řeším ve větší rychlosti, kdy nejsem schopný rozeznat menší detaily. Potřebuju, aby všechny důležité informace byly dobře čitelné. Nejviditelnější na mapě by rozhodně měly být cesty - ty větší i menší. Nechci si splést pěšinu s elektrickým vedením - potřebuju znát legendu a vědět, co který znak znamená.

Mapový podklad nemusí být hezký, ale užitečný!

I když tam nebudu vyloženě hledat přístřešky, zdroje pítné vody nebo obchody, hodí se je tam mít. Někdy projíždím vesnicí a o ulici vedle může být obchod, o kterém třeba nevím, ale v danou chvíli by se mi mohl hodit. Proto na mapě jsou i ty.

Tj. tento mapový podklad řeší dvě věci:

• Má co nejlépe napovědět, jestli jedete správně, kudy máte jet a kde přesně odbočit
• Pokud jedete kolem nějakého POI, třeba blízkého obchodu, dozvíte se to

🛣️ Legenda

Co reálně na mapě uvidíte a jak vám to při navigaci pomůže? Mapový podklad je vygenerovaný pro Česko a Slovensko. Je optimalizovaný pro zařízení Garmin Edge, sám ho testuji na řadě 840. Pro zamýšlené fungování je nejlepší zobrazení se středním množstvím detailů a používat v měřítku 120m nebo 80m. Osobně jezdím vždycky na přiblížení 80m.

Mapový podklad není nastavený tak, obstaral přeroutování nebo vymýšlení vlastní trasy. Je určený na sledování vámi nahrané trasy.

V mapě potom může vidět tři základní druhy informací:

• Body - názvy vesnic nebo body zájmu
• Plochy - například lesy nebo pole
• Linie - primárně cesty, ale i například řeky

🔴 Body

Na mapě najdete názvy vesnic a měst. Je to hlavně pro nějakou obecnou orientaci, kde zrovna jste. Zobrazené názvy se liší podle velikosti sídla, takže při větším oddálení uvidíte například jen města a při maximálním přiblížení uvidíte každou vesničku.

Na mapě uvidíte jako body zájmu:

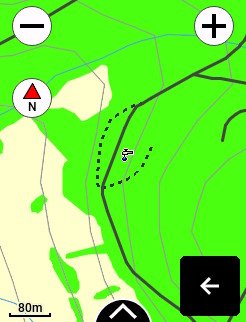

• Prameny a zdroje vody - i s názvem, pokud ho mají

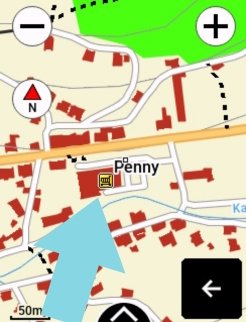

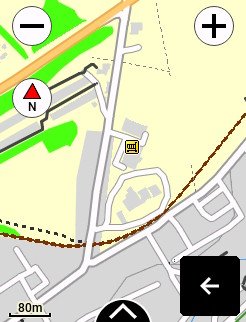

• Obchody, supermarkety a pekařství - i s názvem, pokud ho mají

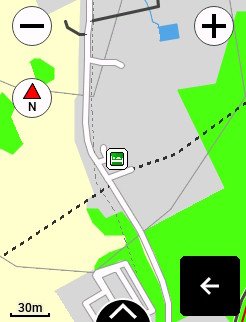

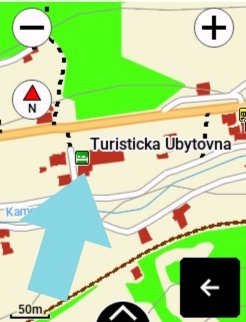

• Hotely, hostely, privaty, motely, byty k pronájmu - i s názvem, pokud ho mají
• Restaurace, hospody, kavárny, fast foody - i s názvem, pokud ho mají
• Přístřešky, kryté zastávky

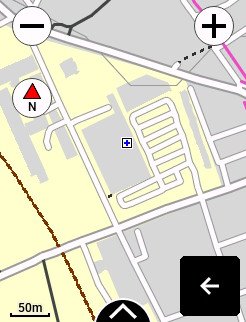

• Lékárny

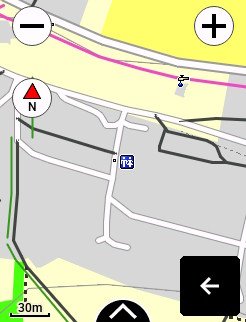

• Veřejné záchody

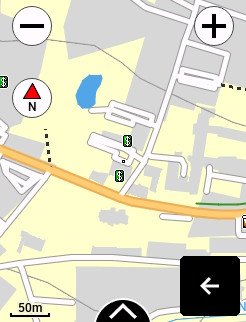

• Bankomaty

Jak již bylo zmíněno - všechna data se načítají z Open Street Map, tj. nebude to stejné jako na mapy.com. Pokud nějaký POI chybí, musíte ho do OSM doplnit.

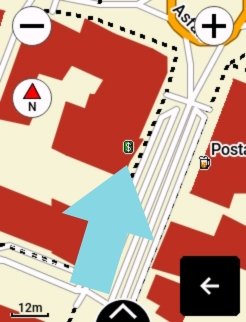

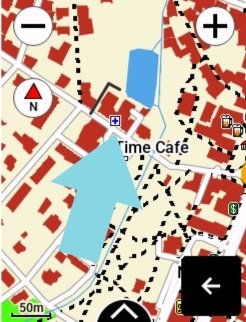

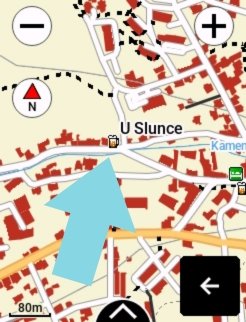

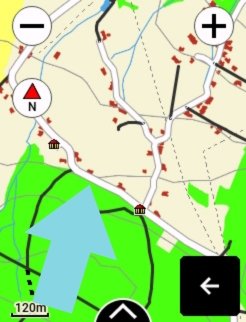

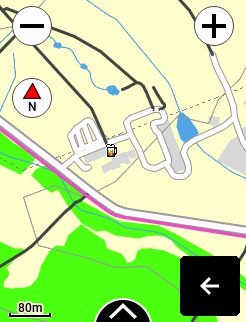

Body vypadají následovně 👇

🟦 Plochy

Na mapě uvidíte následující plochy:

• Lesy - zelenou
• Řeky, jezera a vodní plochy - modrou
• Pole - mělo by jít o pole s nějakou zemědělskou plodinou, ale vzhledem k tomu, jak často se to může měnit, nejde se na to úplně spoléhat - žlutou
• Budovy - Lidmi postavená stavení - fialovou

Proč jsou tyto věci na mapě? Dokážete na první pohled určit, jestli cesta vede podél lesa nebo skrz, stejně tak to funguje u pole. U vodních ploch budete vědět, po které straně jet a u budov jestli například zabočit před ní nebo až za ní.

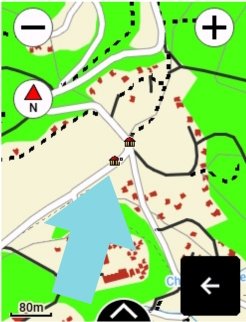

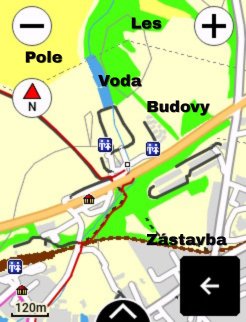

Barevnost vypadá v zařízení trochu jinak, screenshoty ji zkreslují 👇

〰️ Linie

Tady bude to nejdůležitější - cesty. Začnu ale méně důležitými liniemi, která vám pomůžou určit, kudy vede trasa:

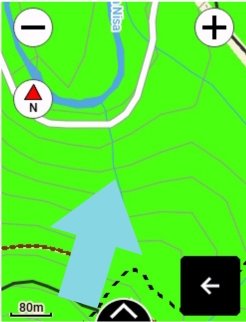

• Vrstevnice - můžete zjistit, jestli pojedete do kopce nebo po rovině - šedá

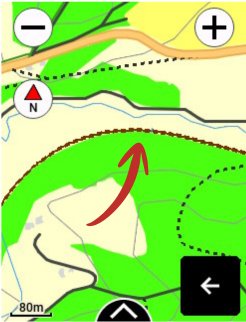

• Železnice - potřebujete vědět, po které straně máte jet - hnědá s výstupky

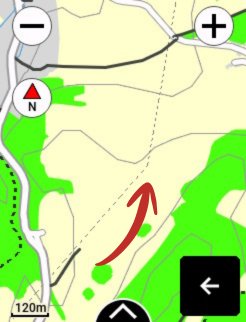

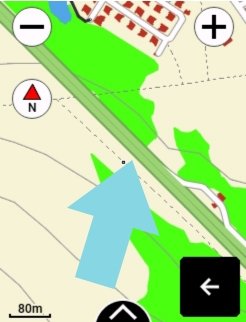

• Elektrické vedení - rozhodl jsem se ho do mapy zanést, protože vám znovu můžete pomoct určit, kudy přesně má trasa vést - jestli se držíte u drátů nebo jedete pod nimi - šedá, přerušovaná

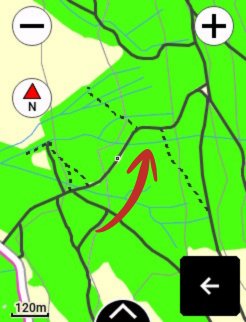

• Vodní toky - podobně jako u železnice - hůře se překonává, takže je se hodí vědět, po které straně jet, u řeky je i název

Co se týče větších cest:

• Dálnice a silnice pro motorová vozidla - tady na kole nesmíte, zobrazují se zelenou barvou

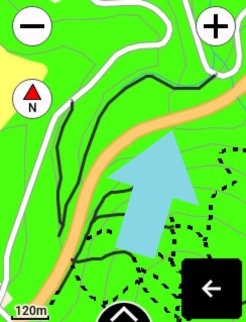

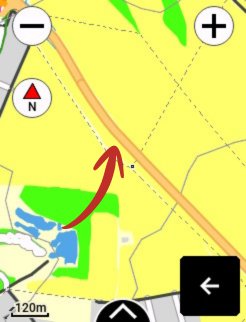

• Silnice I. třídy - oranžovou

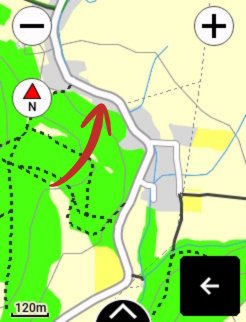

• Silnice II. a III. třídy - obě se zobrazují bílou barvou s šedými okraji, ty mají značit asfalt. Tady v Česku předpokládám, že všechny tyto typy silnic jsou asfaltové.

Další dělení je obtížnější. Na OSM je několik tagů, které kvalitativně popisují cestu. Není vůbec snadné z nich vykoumat přesné kategorie. Rozhodl jsem se ale pro následující:

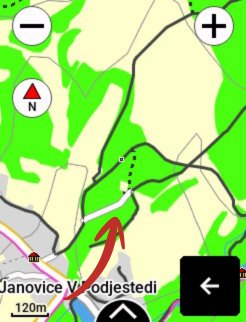

• Asfaltové a betonové silnice se vykreslí bílou barvou s šedými okraji, jen o něco užší než silnice II. a III. třídy

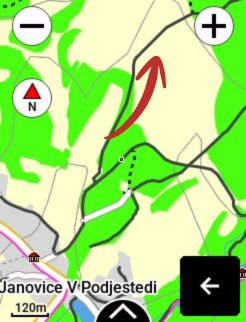

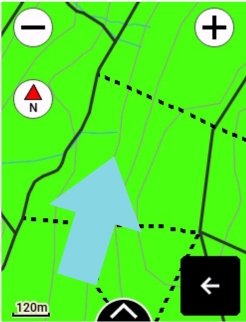

• Neasfaktové, často polní, nezpevněné cesty se zobrazí černou čárou

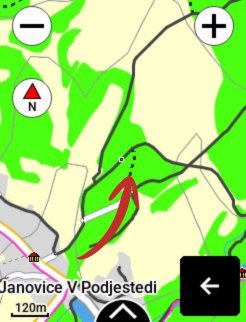

• Cestičky pro pěší se zobrazí tlustou, černou, přerušovanou čárou

To ale není všechno. Jestli používáte upozorňování na odbočky, určitě jste si všimli, že vám to říká třeba „zaboč za 50 metrů do ulice Novosadova“. Proto má každá cesta na mapové podkladu svoje jméno.

Pokud nemá cesta určený povrch, určitě se podle typu:

• Silnice I. třídy
• Silnice II. třídy
• Silnice III. třídy
• Silnice
• Cyklostezka
• Polňačka
• Pěšina

Pokud má cesta vyplněný povrch - jaké druhy se používají se podívejte na OSM - pak cesta dostane název podle povrchu:

• Asfalt
• Beton
• Dlažba
• Kostky
• Dřevo
• Kov
• Zpevněný
• Hlína
• Tráva
• Písek
• Suť
• Kameny
• Nezpevněný

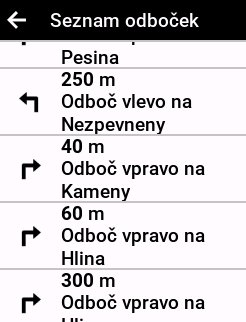

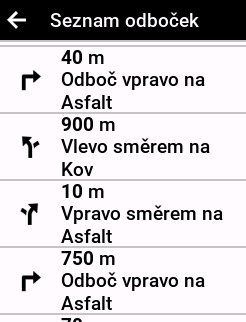

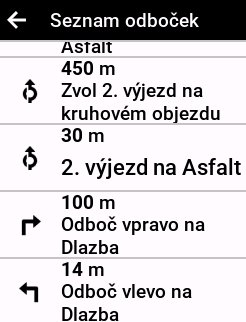

Tj. pokud máte v další odbočce vjet na trávu, objeví se vám notifikace „Odboč za 50m na Tráva“. Je to samozřejmě závislé na tom, že v OSM má cesta povrch správně vyplněný, jestli vůbec.

On je často problém, že na mapě vidíte plánovanou trasu silnou, fialovou čárou, která překryje všechny cesty pod ní. Takže vy vidíte všechny cesty okolo ale ne tu, po které máte jet - respektive nedokážete určit její typ. Právě takhle funguje vám má pomoct to určit.

👇 Ke stažení

Mapový podklad si můžete stáhnout na 👇

• Česko - https://drive.google.com/file/d/12iYMe_fB2yxJnJZXsvExXUHz0pOWg7X_/view
• Slovensko - https://drive.google.com/file/d/1hokx-9jPWJUXISaNsa5bCUN-EoQWFjul/view

ISO soubor si pak nahrajete do zařízení. Jak se dozvíte v návodu zde na Bez Podpory. Mapa se v zařízení jmenuje „Cesko Race“ nebo „Slovensko Race“.

Počítám s tím, že na jaře budu mapu ještě dolaďovat, až ji budu víc testovat. Teď v zimě má většina cest jeden povrch a to je sníh. Jestli se budete chtít podělit se svými zkušenostmi s mapou a návrhy na vylepšení, určitě mi dejte vědět. Už teď mám pár věci k vylepšení - například místo povrchu by to mohlo hlásit - odboč na most.

Změny ve verzi z 4. 12. 2025

• Budovy nejsou tak výrazné, mají šedou barvu. Pokud jsou budovy v obytné zástavbě, tak se nezobrazují samostatně, ale šedou je označená celá zástavba. Zlepšuje to čitelnost ve městech.
• Mapa se korektně zobrazuje i ve tmavém režimu - respektive styl mapy je pořád světlý, ale tentokrát je čitelná.
• Některé silnice se vykreslovaly moc tence, je to opravené.

🤝 Rozšířená verze pro podporovatele

Pro podporovatele na Ko-Fi a na YouTube jsem se rozhodl udělat ještě dvě vylepšení:

• Mapa je rozšířená cca 50 kilometrů za hranice a obsahuje i příhraniční regiony

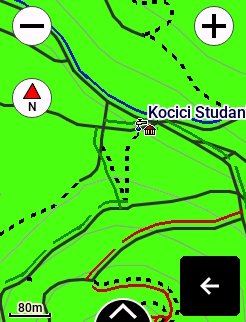

• Mapa obsahuje cyklotrasy a turistické cesty

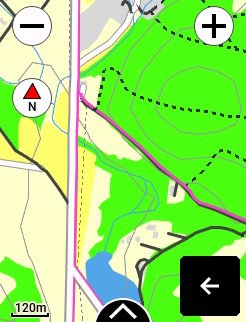

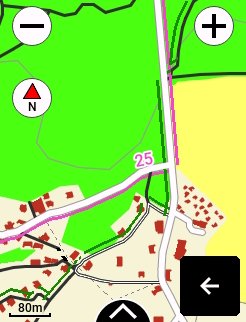

Cyklotrasy jsou zobrazené fialovou čárou vedle cesty a zobrazují se číselným název. Číslo se zobrazuje i v pokynech pro odbočování, výsledek může vypadat takto: „Za 50m odboč na 20, Asfalt“ - tj. odboč na asfaltovou cyklostrasu č. 20.

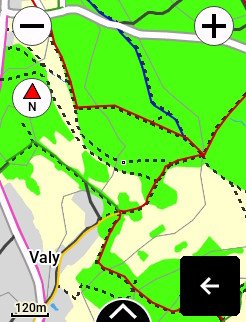

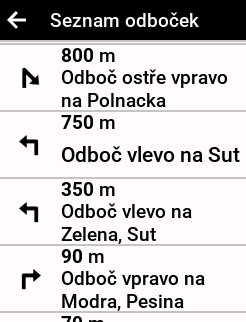

Zobrazují se značené cesty - žluté, zelené, modré a červené. Pokud je na jedné cestě víc značek, zobrazuje se pouze jedna. Objevuje se i v pokynech pro odbočování - : „Za 50m odboč na Červená, Asfalt“.

V navigaci se mapa objeví jako „Cesko Race Pro“, případně „Slovensko Race Pro“.

Získáte ji jako podporovatelé na Ko-Fi ko-fi.com/post/Mapove-podklady-pro-Garmin-Edge-na-MTB-cyklistiku-M4M81P6C9X (stačí jednorázová podpora 2€) nebo na YouTube, kde se musíte stát členem a pak se vám zpřístupní post s odkazem na mapu.

Změny ve verzi z 4. 12. 2025

• Přidal jsem mapu Slovenska, případně i dohromady Česko-Slovensko
• Byly upravené názvy označení odboček u cyklotras. Prefixují se jako „Cyklo“. Tj. „odboč na Cyklo 20“. Na Slovensku jsou cyklotrasy značené jako modrá, žlutá, zelená a červená céčka. Tam se u udboček hlásí „Cyklo Čer.“ nebo „Cyklo Zel.“. Tj prefix Cyklo je tam aby se to odlišilo od turistických značek. A místo čísla cyklotrasy se na mapě zobrazuje barva zkratkou, tj Čer., Mod, … Na mapě jsou klasicky fialově.
